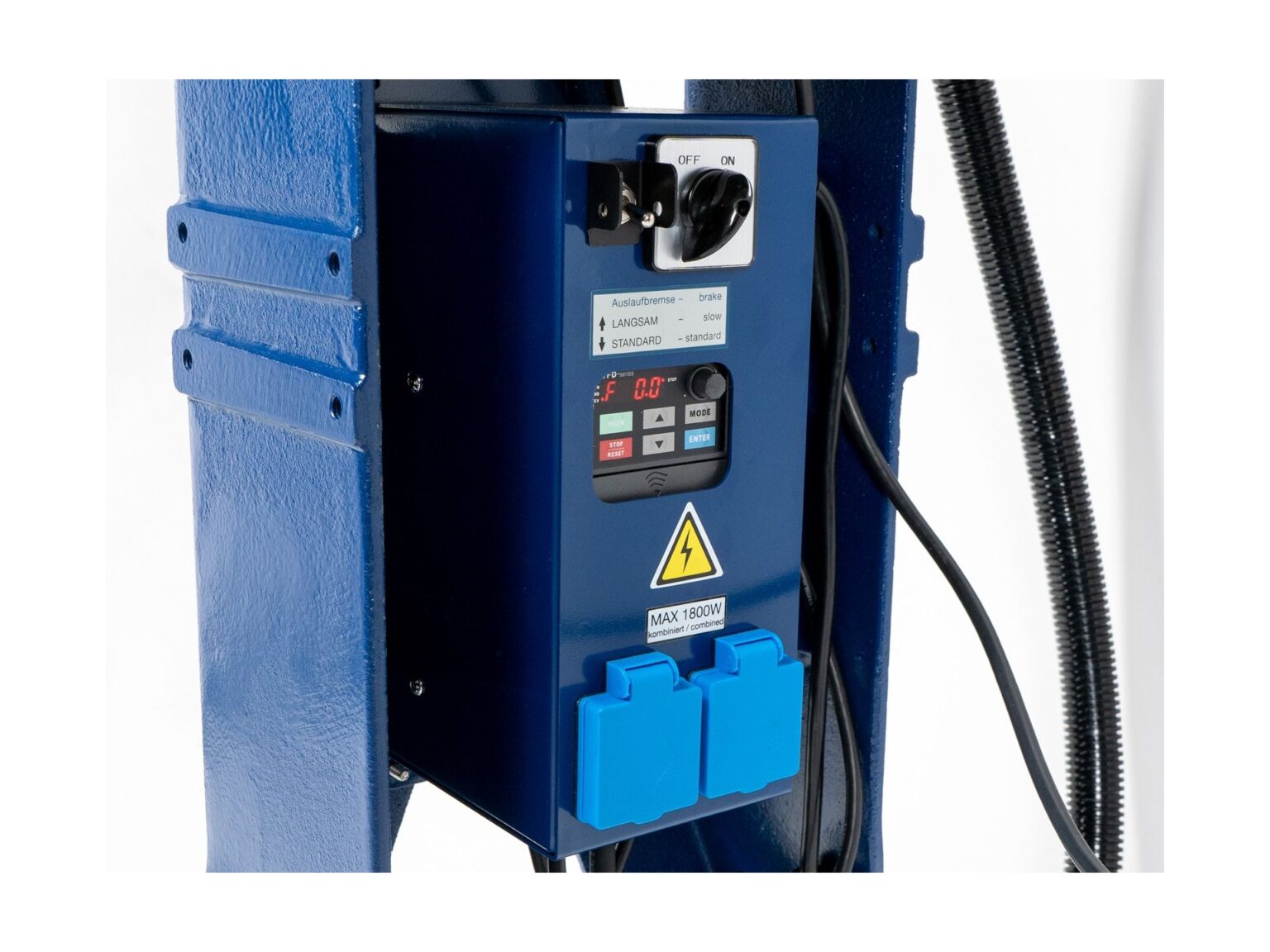

En aquest article parlarem dels variadors de freqüència en torns de fusta, ja que en la torneria, la velocitat de gir del torn no és només una qüestió de comoditat: és una variable crítica en els processos de treball i mecanitzat de tot tipus de peces. Cada diàmetre, cada espècie de fusta, cada procés de treball i cada tipus d’eina exigeixen un règim de gir específic per garantir estabilitat, millor rendiment i seguretat operativa. Tradicionalment, el control de la velocitat ha estat un compromís entre limitacions mecàniques i configuracions fixes dels motors elèctrics.
Avui, però, la integració de variadors de freqüència en torns de fusta ha transformat completament l’ofici del torner de fusta i la manera com entenem i interactuem amb el torn. No es tracta senzillament de “regular la velocitat”, sinó de controlar de manera precisa el comportament dinàmic del motor i, per extensió, cada procés de mecanitzat.
Breu història dels torns de fusta sense variador de freqüència
Els primers torns de fusta elèctrics funcionaven mitjançant sistemes mecànics senzills: transmissió per corretges, politges esglaonades i, en molts casos, motors monofàsics de velocitat fixa. El canvi de velocitat implicava aturar la màquina, accedir al sistema de transmissió i posicionar manualment la corretja en una altra politja. Aquest procés es repetia cada vegada que es necessitava un canvi de velocitat.
Aquest sistema presentava diverses limitacions:
- Ajustament limitat de les velocitats.
- Pèrdua de temps en canvis de configuració.
- Parell motor màxim només en un rang concret de revolucions.
- Arrencades brusques del motor.
- Desgast mecànic prematur de corretges i coixinets.
- Fatiga del motor elèctric i els seus components interns
En peces de gran diàmetre o desequilibrades, l’arrencada podia ser especialment crítica. El motor aplicava tot el parell de manera immediata, generant vibracions, esforços estructurals i risc per a l’operari. Aquest aspecte del parell motor, la seva relació amb la potència i la velocitat en motors elèctrics, està tractat de manera detallada en un altre article del bloc: Parell motor, potència i velocitat: conceptes essencials en motors d’inducció per a torns de fusta.
Aquests contextos mecànics son els que expliquen l’impacte real dels variadors de freqüència en els torns de fusta.
¿Què és un variador de freqüència (VFD) i com millora un torn de fusta?

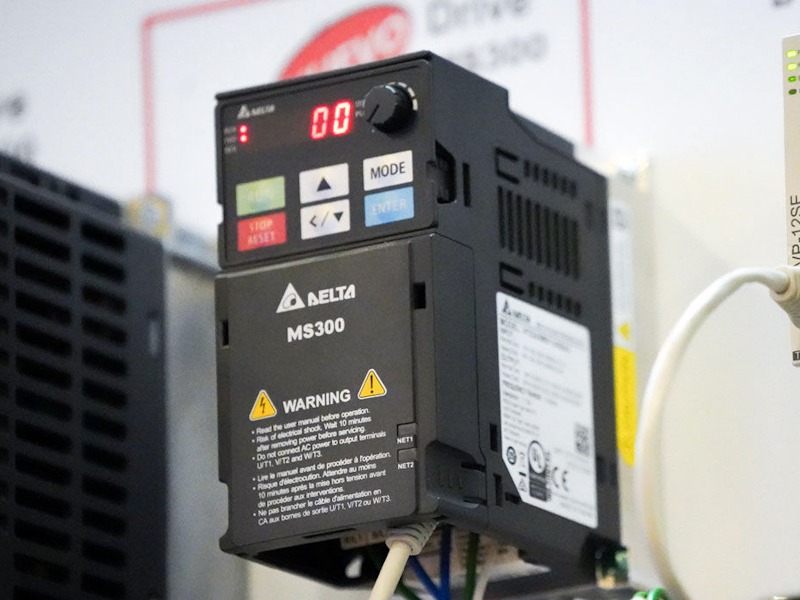

Un variador de freqüència VFD (Variable Frequency Drive) és un dispositiu electrònic de potència que permet controlar tots els paràmetres d’un motor elèctric d’inducció mitjançant la variació de la freqüència de funcionament i el voltatge elèctric d’alimentació.
En termes pràctics, en un torn de fusta resol els següents problemes:
1. Control suau i continu de la velocitat: permet ajustar les revolucions per minut (RPM) de manera progressiva i precisa, sense salts mecànics.
2. Arrencada suau: el variador aplica rampes d’acceleració programables, reduint esforços mecànics i pics de corrent.
3. Adaptació al diàmetre de la peça: a mesura que el diàmetre disminueix durant el treball, es pot augmentar la velocitat de gir sense aturar la màquina ni canviar de politges.
4. Millora de la seguretat: es poden configurar rampes de frenada controlada i, en alguns models, frenada dinàmica.
5. Optimització energètica: el motor només treballa a la velocitat necessària, reduint consums i esforços innecessaris.
En definitiva, el variador de freqüència converteix un torn de fusta mecànicament rígid en un sistema electromecànic adaptable i eficient.
Funcionament d’un variador de freqüència en torns de fusta

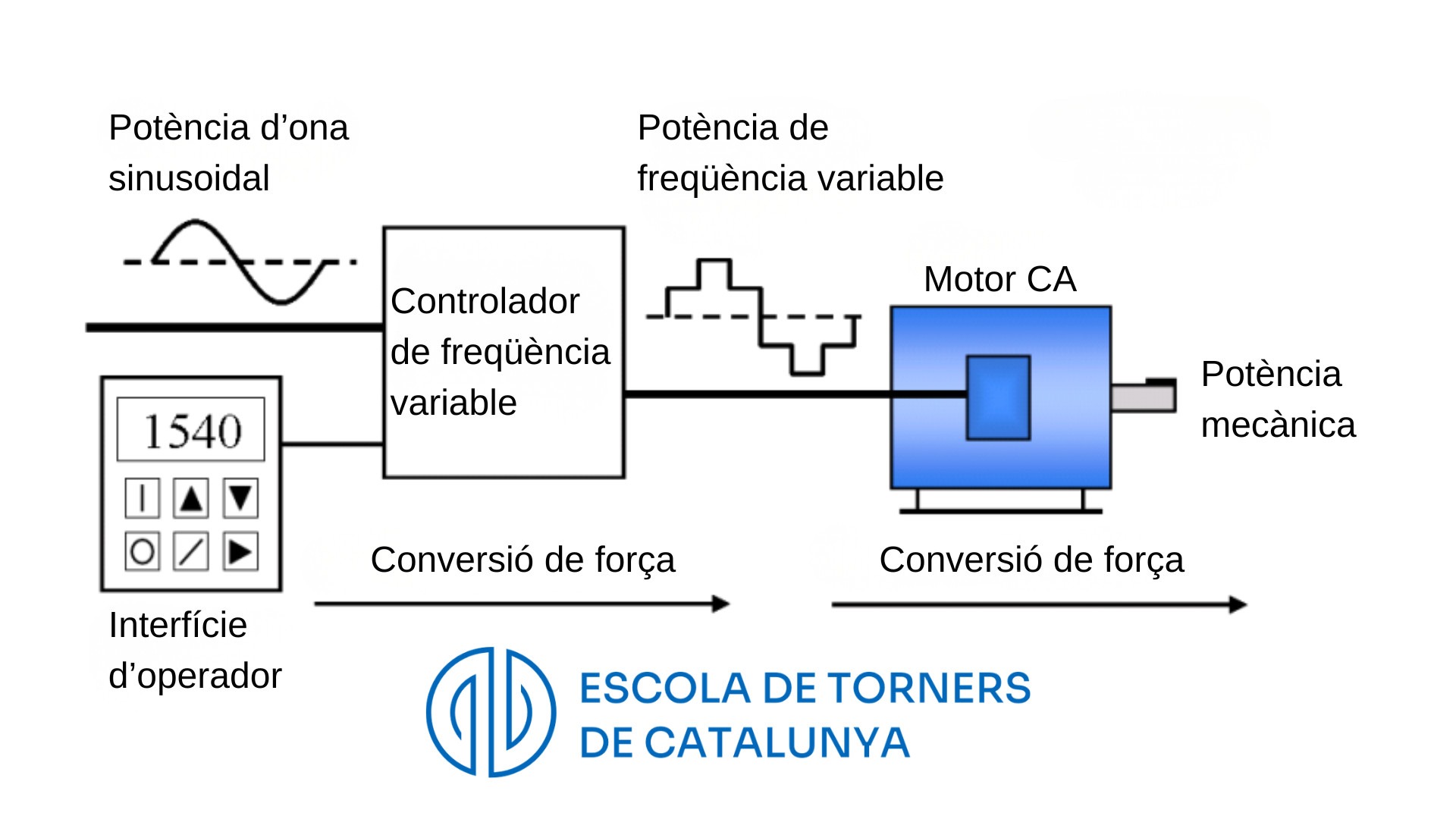

El principi de funcionament d’un VFD es basa en tres etapes electròniques principals:
1. Rectificació (AC → DC)
La tensió d’entrada en corrent alterna (normalment 230V) és rectificada mitjançant un pont de díodes o tiristors, convertint-la en corrent continu.
2. Filtrat i bus de corrent continu
Un conjunt de condensadors estabilitza la tensió DC i crea un “bus” intermedi. El bus intermedi és la part del variador on la tensió en corrent continua es filtra i s’estabilitza mitjançant condensadors abans de tornar-se a convertir en corrent alterna variable per alimentar el motor.
3. Inversió (DC → AC variable)
Un conjunt de transistors IGBT commuta el corrent continu a alta freqüència generant una nova ona de corrent altern amb freqüència i voltatge variables.
Així, modificant la freqüència, el VFD controla directament la velocitat del motor del torn de fusta i tots els seus paràmetres de funcionament.
Els variadors moderns utilitzen tècniques com:
- Control V/f (volt/freqüència constant)
- Control vectorial (major precisió i millor control de parell)
- PWM (modulació per amplada de pols)
Aquestes tecnologies permeten mantenir el parell motor estable fins i tot a baixes revolucions, aspecte fonamental per a la torneria manual.
¿Què poden controlar i ajustar els variadors en un torn de fusta?

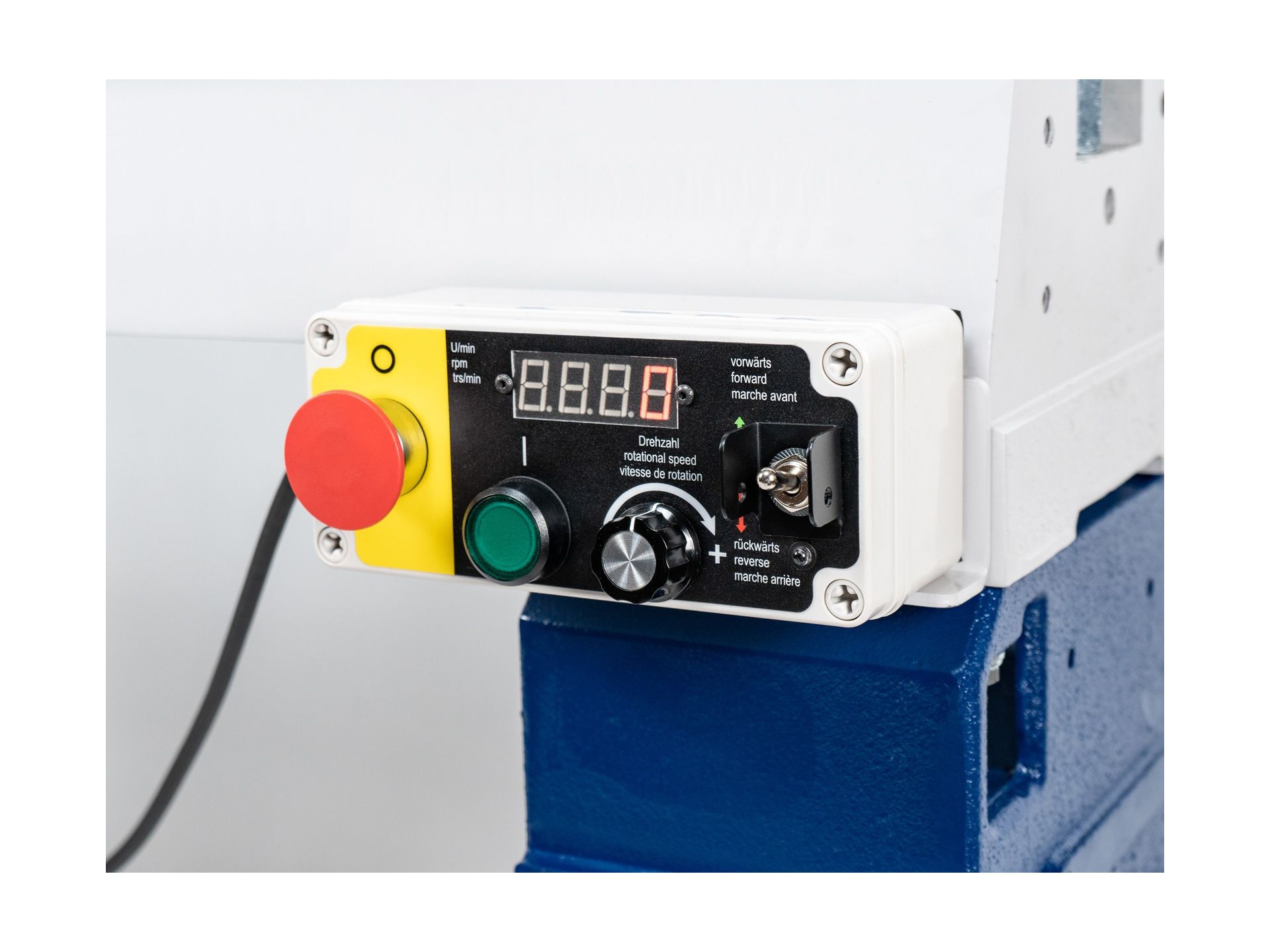

Un variador de freqüència no només controla la velocitat. Pot gestionar múltiples paràmetres crítics:
Velocitat mínima i màxima: es poden limitar per seguretat segons el tipus de peça o capacitat del torn.
Rampes d’acceleració i desacceleració: aquestes rampes en un variador de freqüència permeten definir el temps que el motor triga a passar de 0 RPM a la velocitat programada, i viceversa, de manera progressiva i controlada. En lloc d’una arrencada brusca amb tot el parell aplicat de cop, el variador incrementa la freqüència gradualment segons un temps configurat prèviament.
Control de parell: aquest control de parell motor manté constant la força de gir del motor independentment de la velocitat, permetent treballar tot tipis de peces amb més precisió, menys bloquejos i millor qualitat final.
Frenada: pot ser a traves de rampes de frenada controlada o bé, a través de frenada dinàmica.
Quan parlem de rampes de frenada controlada, ens referim al fet que el variador no talla l’alimentació del motor de manera immediata, sinó que redueix progressivament la freqüència i el voltatge segons un temps programat (per exemple, 3, 5 o 10 segons). Això fa que la velocitat de gir disminueixi de forma lineal i estable, evitant:
- cops mecànics a la transmissió
- desplaçaments sobtats de la peça
- tensions excessives als coixinets
- vibracions per inèrcia, especialment en peces de gran diàmetre
En canvi, la frenada dinàmica consisteix a dissipar l’energia cinètica acumulada en el conjunt motor-peça mitjançant una resistència externa connectada al variador. Quan el motor desaccelera ràpidament, actua momentàniament com a generador i retorna energia cap al bus de corrent continu. Aquesta energia es deriva cap a una resistència de frenada que la transforma en calor. El resultat és una aturada molt més ràpida i controlada que la simple frenada per rampa, però sense bloquejos bruscos.
En la torneria manual, això és especialment útil quan es treballa amb peces pesades o amb molta inèrcia, ja que permet reduir el temps d’aturada mantenint estabilitat i control, incrementant la seguretat operativa i reduint el risc d’incidents.
Proteccions integrades
Els variadors de freqüència incorporen proteccions integrades que supervisen constantment el funcionament elèctric i tèrmic del sistema, evitant danys al motor i a la seva electrònica:
La protecció per sobrecàrrega actua quan el motor consumeix més corrent del permès —per exemple, en treballar fustes dures o peces grans, limitant el parell motor o aturant el sistema per evitar el sobreescalfament del bobinatge.
La sobretensió es produeix quan la tensió interna del bus de corrent continu supera el límit segur, sovint durant frenades ràpides o fluctuacions de xarxa; el variador ho detecta i bloqueja el funcionament per protegir els components electrònics.
La subtensió, en canvi, apareix quan la tensió d’alimentació és insuficient. El variador evita que el motor treballi en condicions inestables, prevenint pèrdues de parell i funcionament erràtic.
La protecció per sobreescalfament controla la temperatura interna del variador i, en alguns casos, del motor, reduint càrrega o aturant l’equip si se superen els límits tèrmics establerts.
En conjunt, aquestes funcions converteixen el variador en un sistema de control i protecció activa per al torn de fusta. A nivell pràctic, això significa que el torner pot adaptar la màquina al procés en temps real, millorant tant el rendiment com la qualitat del treball.
Actualment, la gran majoria de fabricants de torns de fusta ja incorporen variadors de freqüència optimitzats i configurats per a l’equip concret.
La selecció adequada dependrà de:
- Potència del motor (kW o CV)
- Rang de velocitat desitjat
- Tipus d’ús (aficionat vs professional)
- Necessitat de control de parell a baixes RPM
El variador de freqüència no és un simple accessori electrònic; és un element estratègic en el control del procés de mecanitzat en torneria de fusta. Permet passar d’un sistema mecànic escalonat i limitat a un entorn de control precís, adaptable i eficient.
En un sector on el control, la sensibilitat i la precisió defineixen el resultat final, disposar d’un sistema que permet ajustar el comportament del motor amb exactitud tècnica és, senzillament, una evolució natural.
