En la torneria de fusta, comprendre el funcionament del motor del nostre torn és clau per treballar de manera segura i eficient. Els tres conceptes fonamentals en qualsevol torn de fusta amb motor elèctric són el parell motor, la potència del motor i la velocitat. Tot i que sovint es confonen, són magnituds diferents i complementàries.

En aquest article explicarem de manera clara i aplicada a la fusta, què és cada concepte, com es relacionen entre ells i com influeixen en la selecció i ús de motors d’inducció per torneria.

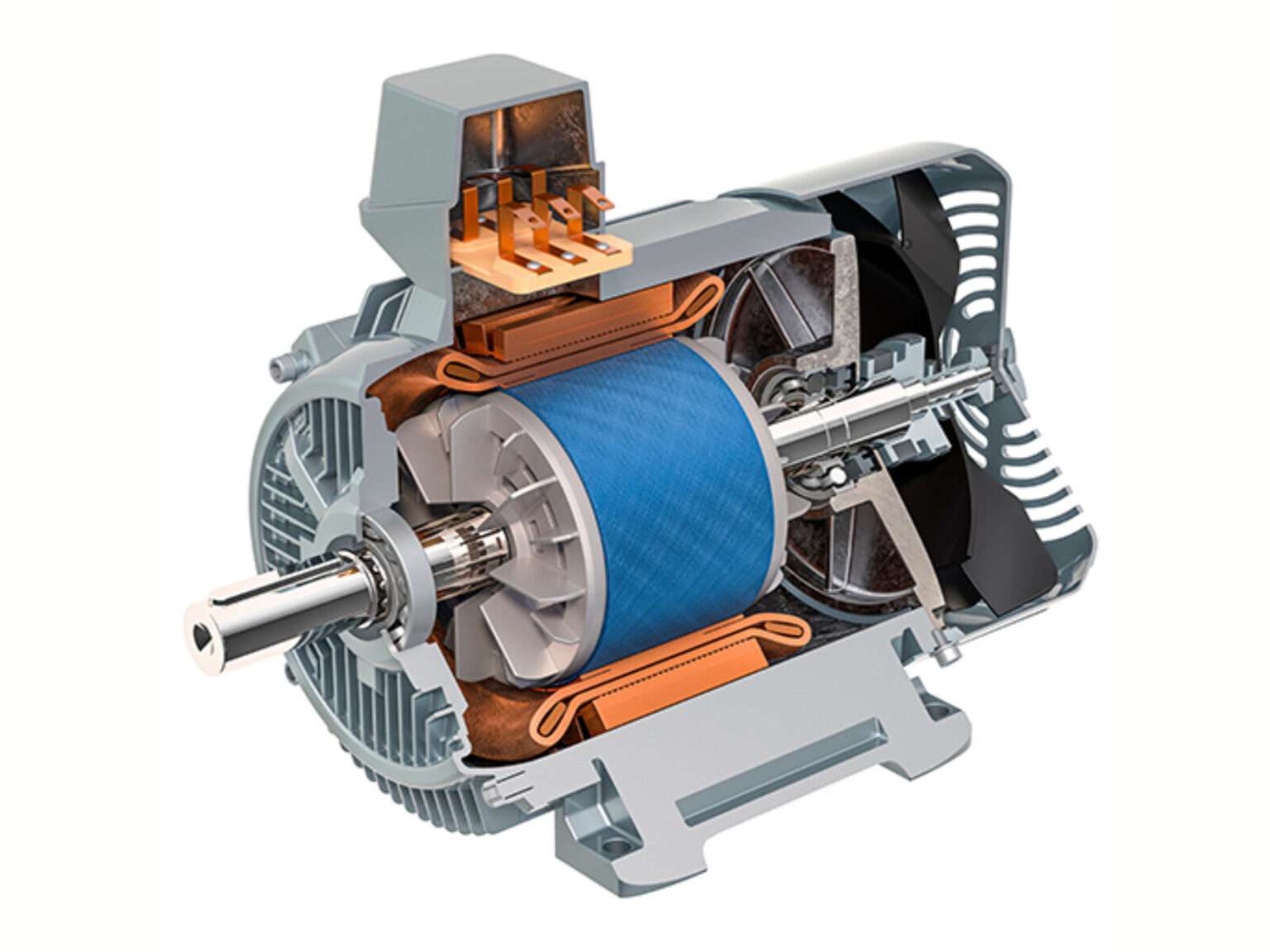

Motors d’inducció aplicats al torn de fusta

Els motors elèctrics d’inducció representen un pilar fonamental en l’enginyeria elèctrica i la indústria moderna. La seva capacitat de convertir energia elèctrica en energia mecànica de manera eficient, robusta i econòmica els fa imprescindibles en una àmplia gamma d’aplicacions en la maquinària de taller moderna.

El funcionament d’aquests motors es basa en el principi de la inducció electromagnètica, que permet generar corrent elèctrica en el rotor sense necessitat de connexió directa amb la font d’alimentació. Aquesta característica els confereix una gran fiabilitat i un manteniment mínim, factors clau en entorns on la continuïtat operativa és crítica.

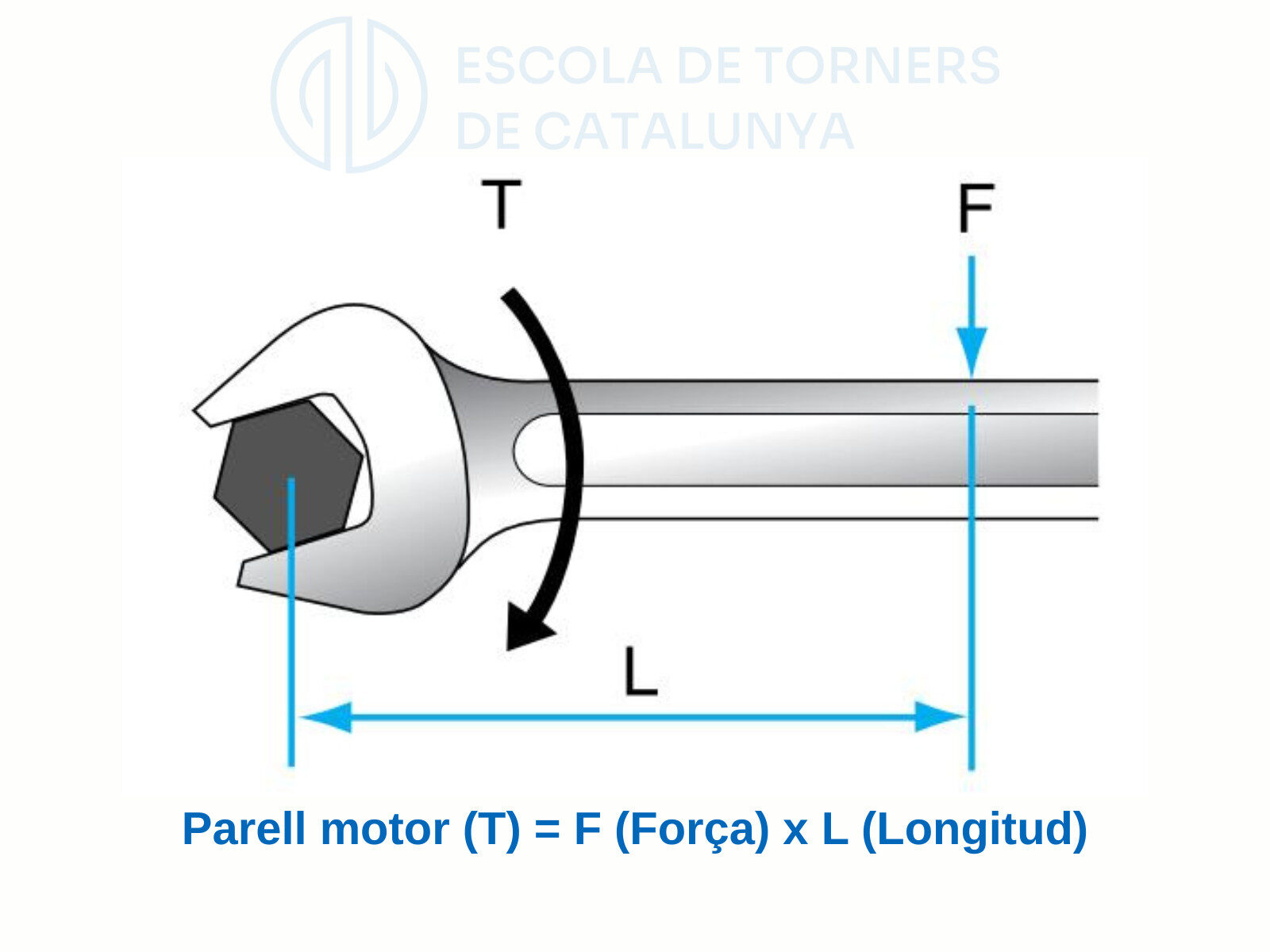

Parell motor en un torn de fusta

El parell motor és la força de rotació que el motor aplica a l’eix de rotació o arbre principal del torn. Es mesura amb Newtons (força) x metres(distancia), i es calcula com la força aplicada, multiplicada per la distancia del punt de gir (N·m).

En un torn de fusta, el parell motor determina la capacitat del motor per mantenir la seva força de rotació, sense perdre potència o fins i tot que s’aturi, davant elements o situacions externes que son aplicades per l’operari o torner/a.

Exemple pràctic: Si estem tornejant una peça de grans dimensions, amb un pes considerable, necessitem que el motor del nostre torn ens proporcioni un parell motor estable, capaç de mantenir la mateixa potència de rotació, per evitar que el motor es sobrecarregui o tingui caigudes de potència, degut a la fricció i el frenament que genera l’eina de tall en contacte amb la fusta.

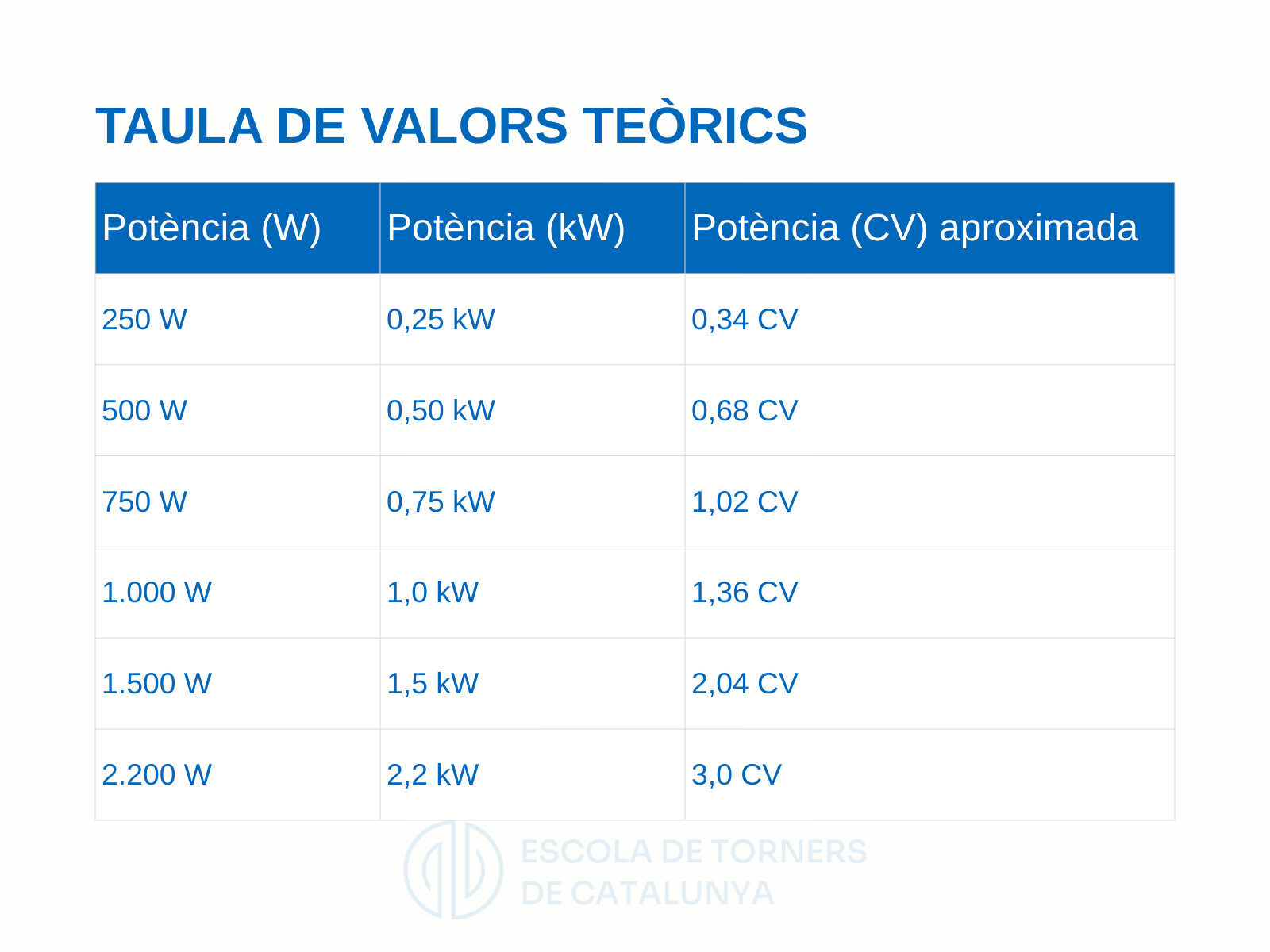

Potència d’un motor

La potència d’un motor és la quantitat de treball realitzat per unitat de temps. En el context dels motors elèctrics, indica quanta energia es pot convertir en treball mecànic en un període determinat. La potència es mesura en watts (W) o kilowatts (KW), on 1 watt és igual a 1 joule per segon.

Clau: La potència depèn del parell motor i de la velocitat de gir. Això significa que un motor pot tenir molt parell però poca potència si gira lentament, o molta potència a velocitats altes amb menor parell.

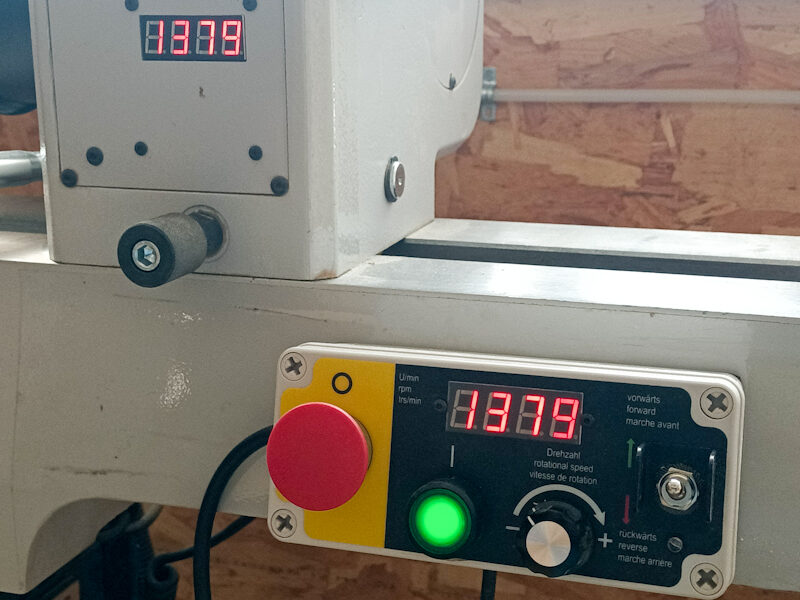

Revolucions per minut (RPM)

Les revolucions per minut (rpm) constitueixen una de les unitats més utilitzades per descriure la velocitat angular d’un element en rotació. Aquest concepte indica quantes vegades un objecte, com ara el rotor d’un motor, un eix o una politja, és capaç de completar una volta sencera al voltant del seu propi eix en el transcurs d’un minut.

És important remarcar que les RPM mesuren velocitat de rotació, no pas potència. Això vol dir que un motor que gira a moltes revolucions per minut no necessàriament desenvolupa més potència, ja que aquesta també depèn del parell motor i d’altres factors mecànics.

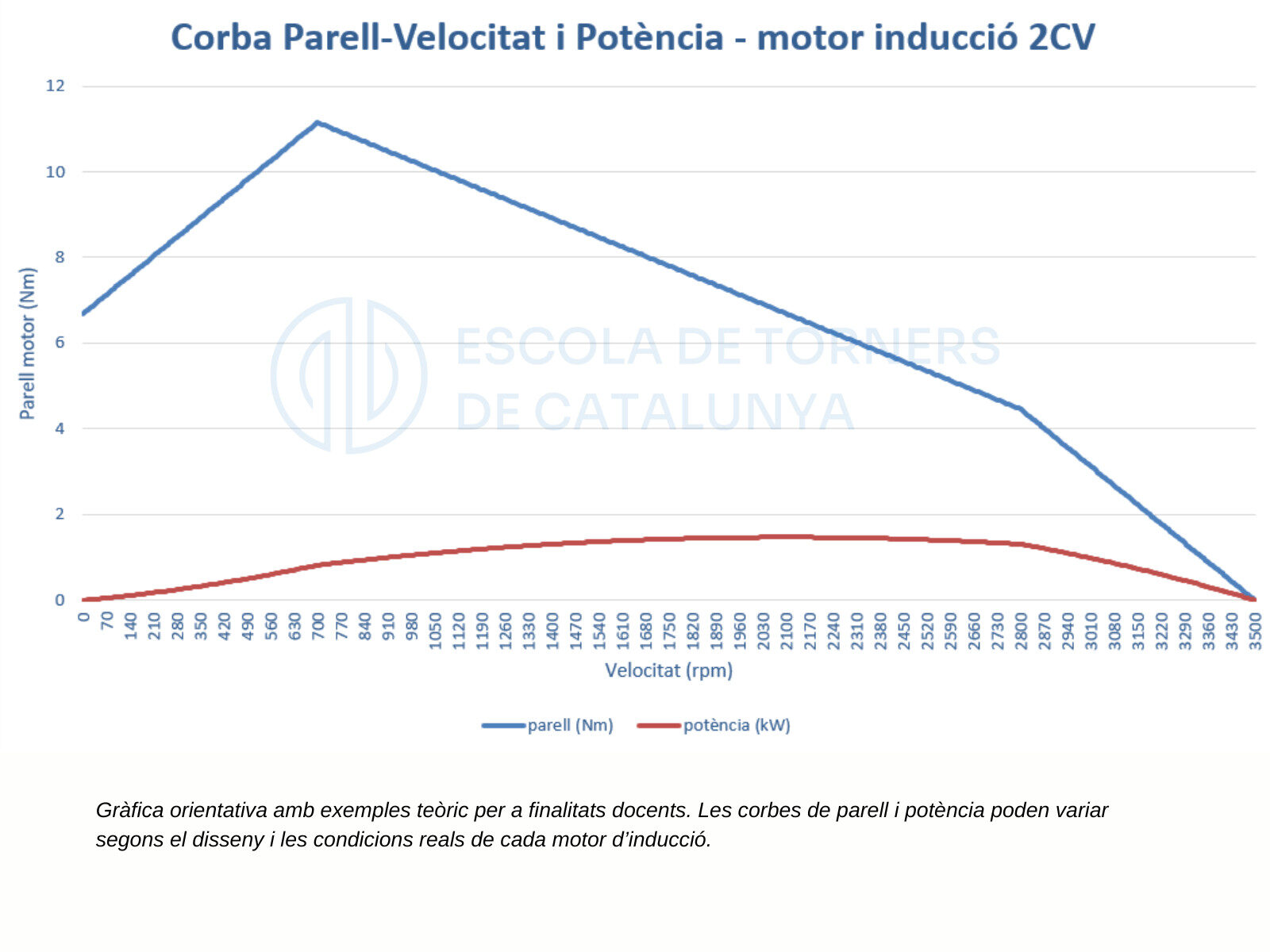

Comparativa parell motor-velocitat i potència en motors d’inducció:

En els motors d’inducció, la relació entre el parell motor i la velocitat de rotació és fonamental per comprendre el comportament del motor en diferents condicions de funcionament. Aquesta comparativa permet analitzar no només la capacitat del motor per iniciar el moviment, sinó també com es comporta en la seva zona de treball normal i quins són els límits de força que pot desenvolupar.

Parell d’arrencada: També conegut com a parell inicial, és la força que el motor és capaç d’aplicar quan comença a girar des del repòs. Aquesta característica és clau en aplicacions on cal superar la resistència inicial, com ara el moviment de càrregues elevades. Un parell d’arrencada suficient garanteix que el motor pugui iniciar el moviment sense bloquejar-se ni sobre esforçar-se.

Parell màxim (ruptura): Representa el punt en què el motor ja no pot augmentar la seva força de gir. És el límit màxim del parell que pot generar abans que aquest comenci a disminuir de manera significativa. Aquest valor és important per dissenyar processos que no sobrecarreguin el motor i per entendre fins a quin punt es pot exigir càrrega sense provocar fallades mecàniques.

Zona nominal: Aquesta és la franja de velocitat típica de funcionament del motor, on s’ofereix el parell i la potència establerts per el fabricant. En aquesta zona, el motor opera de manera eficient i segura, proporcionant rendiment constant i controlable. Conèixer aquesta zona és essencial per optimitzar el consum energètic, mantenir la durabilitat del motor i assegurar la qualitat del treball realitzat, ja sigui en processos industrials o en aplicacions domèstiques.

En conjunt, analitzar la relació entre parell, velocitat i potència permet seleccionar i utilitzar els motors d’inducció de manera més efectiva, assegurant que compleixin amb les exigències de càrrega i velocitat de manera segura i eficient.

Exemple pràctic: torn de fusta amb motor d’inducció

• Tornejat de peces grans: Necessitat de parell elevat a baixes velocitats.
• Tornejat de peces petites i acabats fins: La potència a alta velocitat és clau per mantenir una producció ràpida i precisa.

Principis de funcionament dels variadors de freqüència en els motors d’inducció

Els variadors de freqüència (VFD) són dispositius que permeten controlar la velocitat dels motors d’inducció de manera precisa. En torneria, això ofereix un avantatge important: es pot adaptar el comportament del motor a cada tipus de fusta o operació de mecanitzat a realitzar.

Ajustant la entrega de velocitat de gir final, el VFD ajuda a optimitzar el compromís entre parell i potència. Per exemple, a velocitats més baixes el motor pot generar més parell, facilitant els treballs amb fustes pesades o peces grans, sense generar cap tipus de sobrecàrrega en els components mecànics.

A més a més, l’ús de VFD contribueix a estalviar energia i a reduir el desgast del motor i components mecànics, ja que evita arrencades brusques o parades amb oscil·lacions, i ajusta el funcionament del motor a les necessitats reals de cada operació. Això suposa un major control sobre la maquinària de treball i un augment en l’eficiència i la productivitat.

FAQ’s – Motors d’inducció aplicats a la torneria de fusta

Quina diferència hi ha entre parell i potència en un motor d’un torn de fusta?
El parellés la força que fa girar la peça, mentre que la potència és la capacitat del motor per mantenir aquesta rotació a determinades condicions de treball i velocitat.

Quin motor d’inducció és millor per a la torneria de fusta?
Depèn del tipus de peces: per a treballar peces de fusta de gran tamany i pes caldrà un motor que ofereixi molt parell a baixes velocitats, en canvi, si volem treballar amb peces petites i de grans acabats serà necessari un motor que ens ofereixi la major potència a altes velocitats

Quanta potència ha de tenir el motor  d’un torn de fusta?
Tal i com s’ha explicat anteriorment, això sempre dependrà del tipus de treball que hi vulguem realitzar. Per tant, abans de comprar qualsevol torn de fusta, és molt important saber amb certesa quines feines o treballs haurà de realitzar.
