Quan es parla d’eines de torneria, ja siguin gúbies o enformadors, sovint l’atenció es centra en la qualitat de l’acer, el perfil de la zona de tall o en l’angle d’esmolat. Tanmateix, els mànecs de fusta per eines de torneria són una peça igualment crítica, ja que actuen com a interfície mecànica entre el cos del torner o la tornera, i la peça en rotació al torn. Entendre el comportament del mànec des d’un punt de vista tècnic permet millorar tant la seguretat com la precisió en el treball.

Els mànecs de fusta per eines de torneria no són només un element ergonòmic o estètic, sinó una peça clau en el comportament mecànic de l’eina. La seva geometria, longitud i densitat influeixen directament en la precisió del tall, el control i la seguretat.

El mànec com a sistema de palanca

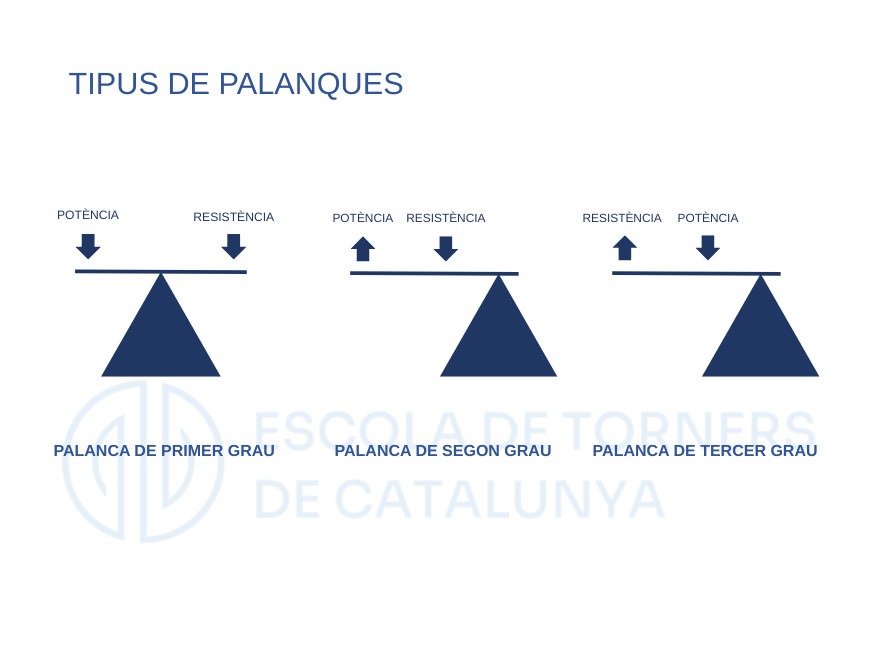

Des d’un punt de vista físic, una eina de torneria funciona com una palanca de primer grau, on el punt de suport és habitualment el suport d’eines o barra de treball. El mànec actua com el braç llarg de la palanca, mentre que en l’extrem contrari, en la zona de la fulla d’acer, constitueix el braç curt.

Això implica que un mànec més llarg augmenta el parell de força aplicable, amb menys esforç. També millora l’estabilitat del tall i la capacitat d’absorbir vibracions. Ara bé, un excés de longitud pot reduir la maniobrabilitat, especialment en treballs petits o delicats. Per això, la longitud s’ha d’adaptar al tipus d’operació fonamental de cada eina.

Distribució de masses i contrapesos

El comportament d’una eina no depèn només del seu pes total, sinó de com aquest està distribuït en tota la seva longitud. Un mànec ben dissenyat pot actuar com un contrapès. Això significa que si el centre de masses està desplaçat cap a la part anterior (zona de la empunyadura), es redueix la fatiga física a la part posterior (zona de la fulla d’acer).

Alguns dissenys de mànecs incorporen fusta més densa o elements mòbils interns per desplaçar el centre de gravetat cap al torner, millorant així el control en situacions de tall agressiu o peces descompensades.

Rigidesa i absorció de vibracions

La fusta ofereix una combinació molt interessant entre rigidesa i amortiment natural. Aquesta propietat és especialment rellevant en torneria, on les vibracions afecten directament la qualitat del tall.

Variables clau:

• Mòdul d’elasticitat: determina la deformació o torsió del mànec de fusta sota càrrega o pressió.
• Densitat del material: influeix en la inèrcia i la capacitat d’absorbir vibracions.

Fustes com el faig, el freixe o el roure són habituals perquè combinen resistència mecànica, bona densitat i confort en l’ús prolongat.

Ergonomia i transmissió de força

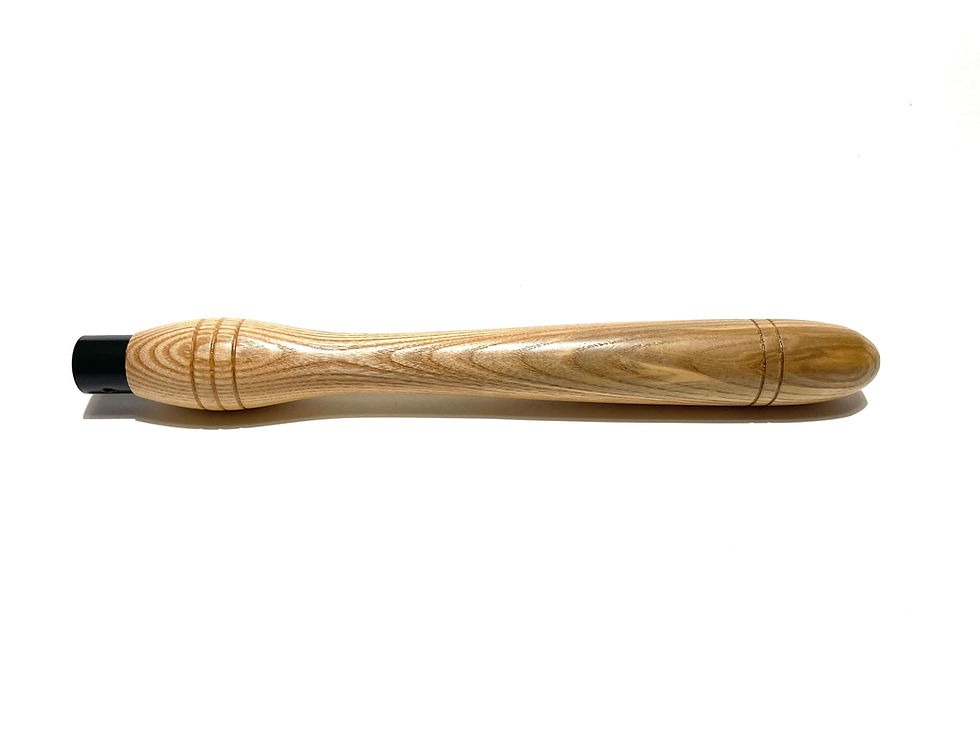

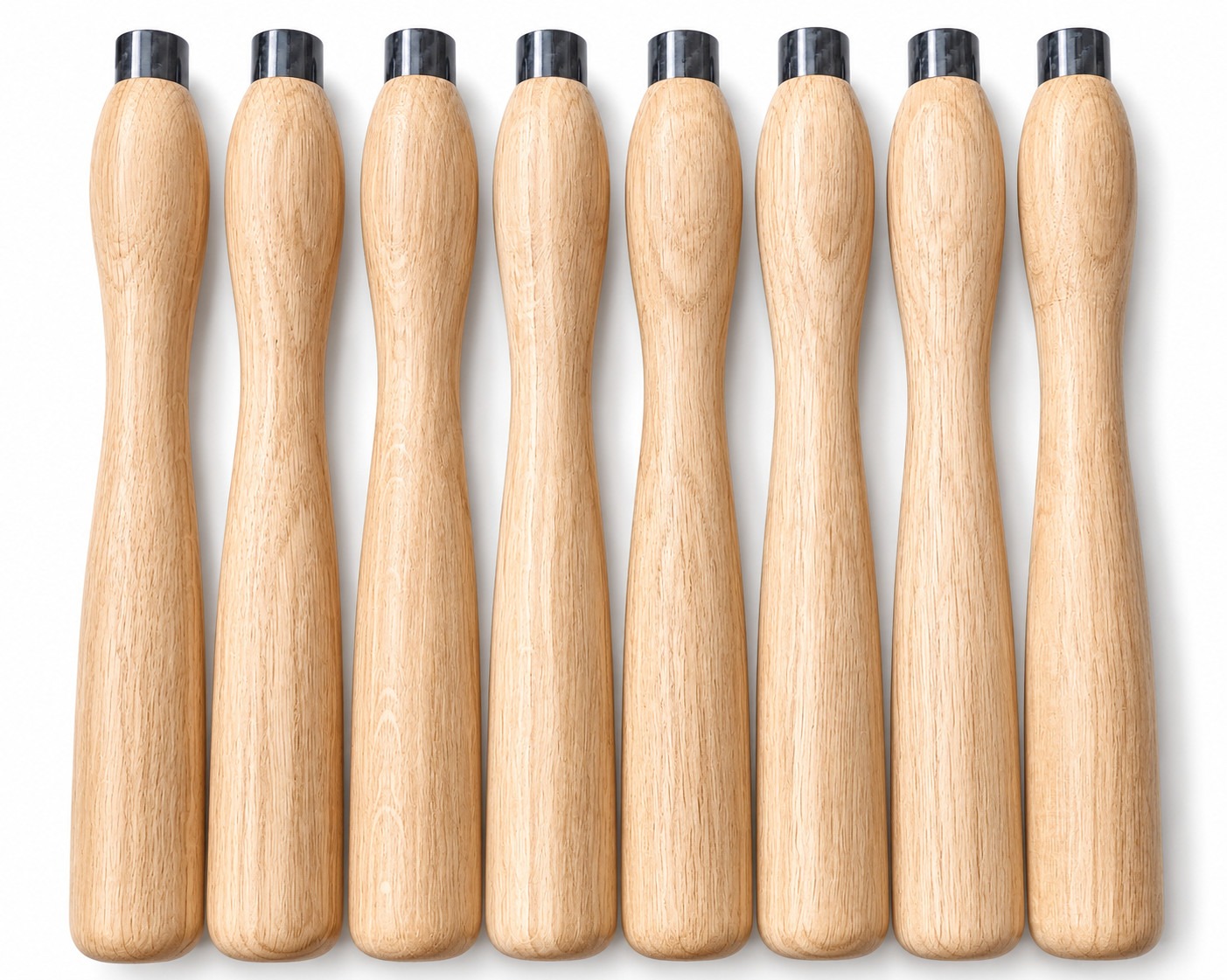

La forma del mànec té un impacte directe en la transmissió de força i en el control de l’eina. Tot i que sovint es simplifica com una peça cilíndrica, la realitat és que la majoria de mànecs presenten variacions de diàmetre i formes lleugerament ergonòmiques. Aquest disseny no és casual. Aquestes variacions tenen dues funcions principals:

Adaptació a la mà del torner: els canvis progressius de diàmetre permeten múltiples punts de subjecció, facilitant que diferents usuaris, tamanys de mans o posicions de treball trobin un encaix còmode.

Seguretat en la direcció de la força: en torneria, la força aplicada tendeix a dirigir-se cap endavant, cap a la peça. En els mànecs de fusta, la transició de diàmetres més prims a més gruixuts actua com a topall natural, evitant que la mà llisqui cap a la zona de tall. Això millora el control del moviment, la seguretat en cas de reaccions sobtades com enganxades d’eina (catch) i la reducció de fatiga física per sobreesforç de subjecció.

Unió entre fusta i acer

La unió de les diferents parts de les eines, compresa entre la part de l’acer i el mànec de fusta, sempre és una zona critica. Des d’un punt de vista estructural, la unió entre l’acer i la fusta acostuma a ser la zona més susceptible de patir un trencament parcial o ruptura total, ja que és aquí on es concentren bona part de les tensions generades durant el treball.

Per tal de poder reforçar i oferir la millor subjecció possible entre la fulla d’acer i el mànec de fusta, les eines acostumen a incorporar els següents components:

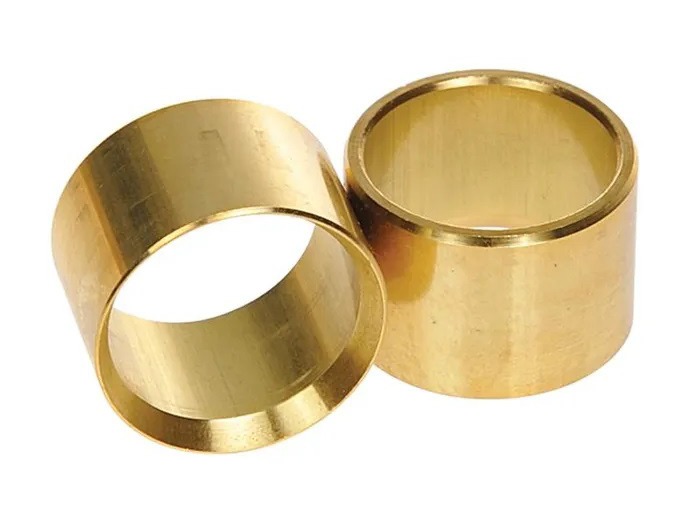

Virolla: és un accessori de reforç, generalment fabricat d’acer o llautó, el qual s’introdueix a pressió en el mànec de fusta. La seva funció principal és que quan “maneguem” l’eina (unir les dues parts), evita l’obertura radial de la fusta i distribueix les tensions generades durant l’ús.

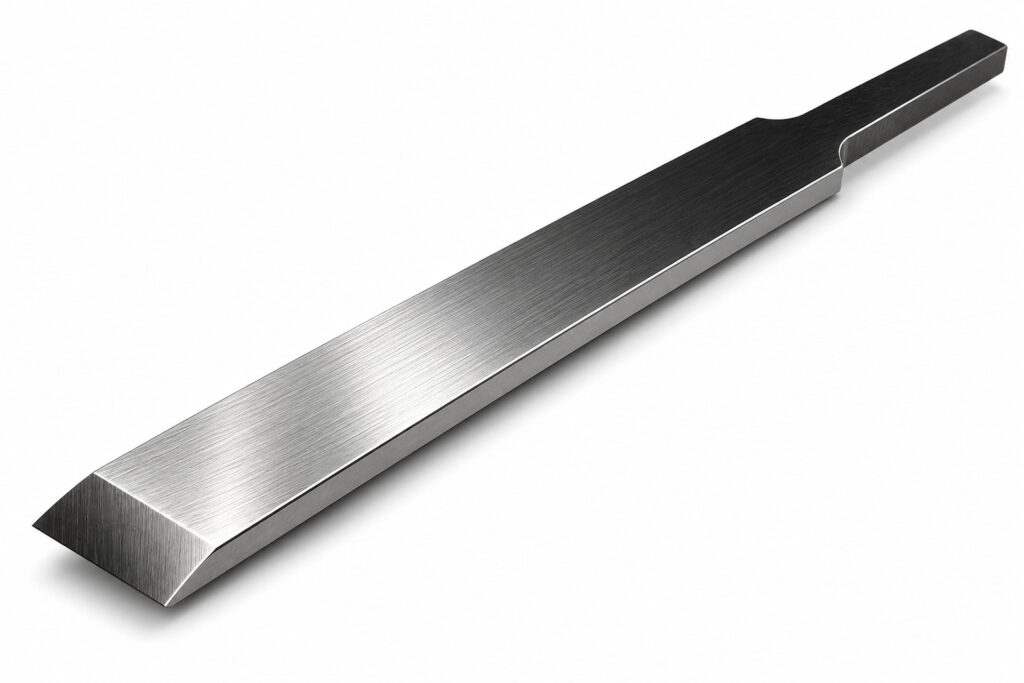

Espiga: és la part final de l’eina, mecanitzada per tal d’afavorir la millor unió amb el mànec. Depenent del tipus d’eina pot ser rodona, quadrada o rectangular. La seva forma acostuma a ser en punta, d’aquesta manera permet clavar-se i fixar-se dins la fusta, eliminant d’aquesta manera qualsevol tipus de rotació entre la fulla i el mànec. Una espiga entrada a molta pressió pot provocar un alt risc de fissures a la fusta, mentre que una espiga amb joc, generarà una pèrdua de control i precisió de treball.

Inèrcia i control dinàmic

En moviment, una eina no es comporta només segons forces estàtiques, sinó també per efectes dinàmics. Quan el torn està en funcionament, qualsevol petita irregularitat en la peça a tornejar, canvi de densitat de la fusta o variació en la pressió del tall genera reaccions que es transmeten directament a l’eina i, conseqüentment, al mànec. En aquest context, la massa del mànec juga un paper molt important. Un mànec amb més pes i més inèrcia tendeix a estabilitzar el conjunt, absorbint millor les vibracions i suavitzant reaccions brusques durant el tall. Aquesta estabilitat és especialment útil en operacions de desbast o en peces descompensades, on les forces poden ser elevades.

Tot i això, un excés de massa també pot reduir la sensibilitat i la rapidesa de moviment en treballs fins o de detall, fent que l’eina sigui menys reactiva als petits ajustos manuals. Per aquest motiu, el disseny d’un bon mànec sempre busca un equilibri entre estabilitat, absorció de vibracions i capacitat de maniobra.

Proporció entre el mànec i l’acer

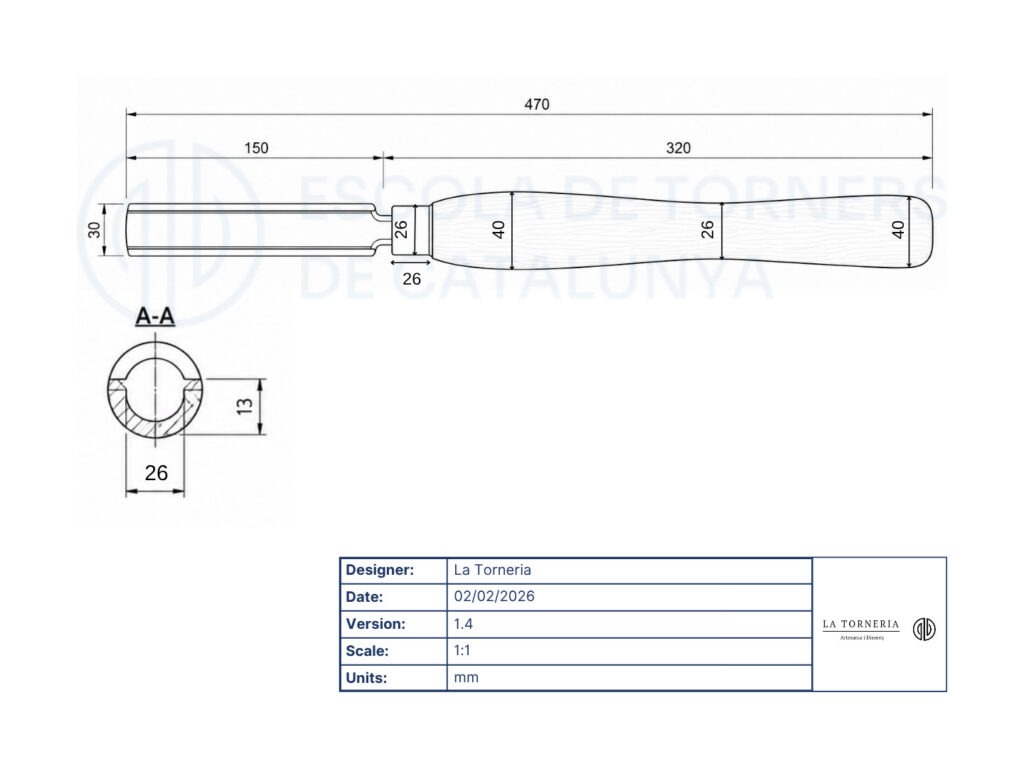

Una norma habitual, en el disseny i fabricació de mànecs de fusta per eines de torneria, és mantenir una proporció superior aproximada d’entre dues (2x) i dues vegades i mitja (2,5x) la longitud útil de la llargada del mànec respecte a la fulla d’acer. Aquesta relació no és arbitrària, sinó que respon directament a criteris mecànics i de control de l’eina.

Un mànec de fusta suficientment llarg permet augmentar el braç de palanca disponible, millorant la capacitat del torner per controlar el parell i estabilitzar el tall amb menys esforç físic. Al mateix temps, aquesta proporció ajuda a mantenir un equilibri entre força, precisió i maniobrabilitat, adaptant la inèrcia del conjunt al tipus de treball que es realitza. En eines destinades al desbast, on les càrregues i vibracions són més elevades, és habitual utilitzar mànecs més llargs, propers a la relació 2,5x, ja que aporten més estabilitat i absorció de forces. En canvi, en eines de detall o acabat fi, es tendeix a reduir lleugerament aquesta proporció per obtenir una resposta més ràpida i una sensibilitat superior en els moviments.

Si t’agradaria descobrir les principals eines de torneria i les seves funcions, pots consultar el nostre article Les principals eines de torneria de fusta: guia completa per començar a tornejar amb seguretat i precisió.

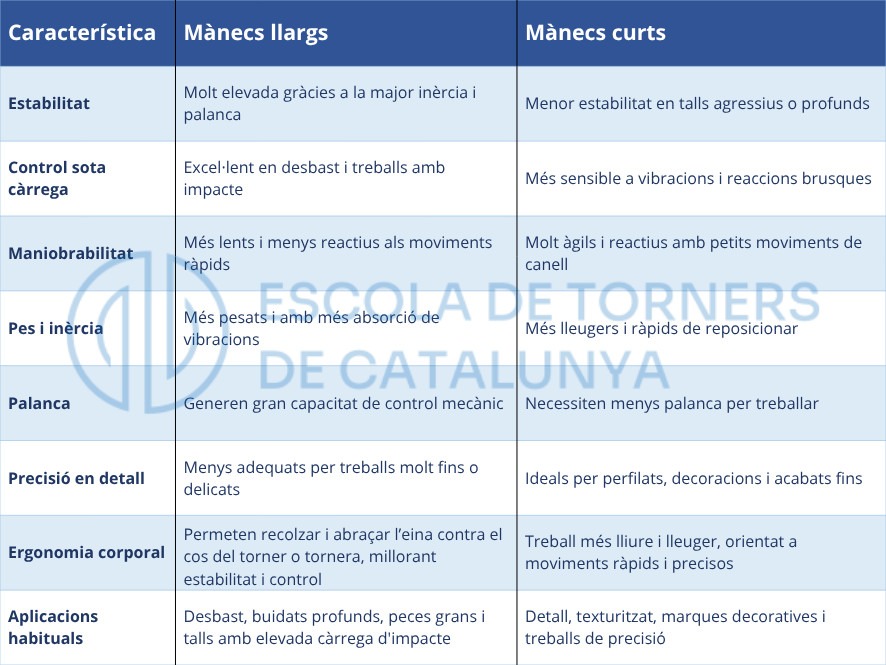

Comparativa entre longituds de mànecs d’eines de torneria

La llargada del mànec i comportament de l’eina estan directament relacionats. No existeix un únic tipus de mànec “correcte”, sinó que cada configuració respon a necessitats mecàniques i tècniques diferents segons el tipus de treball que es vulgui realitzar al torn.

Els mànecs llargs són especialment útils quan es necessita estabilitat estructural i absorció de forces. La seva longitud permet que el torner pugui recolzar millor l’eina contra el propi cos, augmentant el control durant treballs exigents o amb molta profunditat de tall. Aquesta configuració proporciona robustesa i seguretat en operacions on les càrregues són elevades, com el desbast o els grans buidats. Com a contrapartida, són eines més pesades, menys reactives i amb una maniobrabilitat més lenta.

En canvi, els mànecs curts ofereixen una experiència molt més dinàmica i sensible. Amb petits moviments de canell és possible modificar ràpidament la posició i l’angle de tall, fet que els converteix en eines ideals per a treballs de detall, decoració o perfilat. La seva menor inèrcia facilita moviments precisos i ràpids, encara que això implica una menor estabilitat quan les forces de tall augmenten considerablement.

Com fabricar un mànec per eines de torneria pas a pas

La fabricació d’un mànec combina criteris mecànics, ergonomia i precisió.

Acabat superficial
Protegir amb productes per millorar durabilitat i tacte.

Selecció de la fusta
Escollir fustes estables i denses com faig, freixe o roure.

Definició de dimensions
Establir longitud segons la proporció amb la fulla i diàmetre segons ús i ergonomia.

Preparació del bloc
Tallar la fusta amb marge suficient per al tornejat i assegurar una fusta ben seca.

Perforació de l’espiga
Realitzar el forat central amb precisió per garantir un encaix correcte.

Tornejat del mànec
Donar forma progressiva, definint corbes, zones de subjecció i transicions de diàmetre.

Col·locació de la virolla
Instal·lar la virolla per reforçar la zona frontal.

Muntatge i ajustament final del conjunt
Verificar encaix i corregir possibles desviacions.

Errors comuns en la fabricació de mànecs de torneria

• Utilitzar fusta amb humitat excessiva o esquerdes estructurals.
• No respectar la proporció entre fulla i mànec.
• Diàmetres massa petits o grans (pèrdua de control).
• Virolla absent, dèbil o mal ajustada.
• Ajust incorrecte de l’espiga.
• Prioritzar estètica per sobre de funcionalitat.

En aquest punt, és interessant entendre també que el comportament del tall no depèn només del mànec, sinó també de la interacció entre l’eina i la fusta. El tipus d’encenall generat pot donar informació molt precisa sobre la qualitat del tall, l’angle d’atac i l’eficiència global del sistema eina-mànec. Si vols conèixer més sobre aquest tema, pots consultar el nostre article sobre La relació entre les eines manuals de torneria i el tipus d’encenall generat.

Conclusió

Els mànecs no son un element accessori, sinó una part fonamental de les eines manuals de treball en la torneria. La seva geometria, massa, material i proporcions determinen directament la qualitat del control, la seguretat i l’eficiència del tall.

Entendre aquests principis permet no només utilitzar millor les eines, sinó també dissenyar mànecs adaptats a cada tipus de treball i estil de torneria.
